光伏用美式变电站产品简介
ZGS-G国产太阳能光伏系統常用现代美式箱变是一些将直流电融断器、多办公桌功率旋钮、无激磁调压分接旋钮都做电抗器的内部的管理组件，配置在电抗器邮箱内部的管理，在电抗器异常安装高压电低压成套配电柜机器的结构式电抗器。它用到太阳能光伏系統带发电系統中，将直流电源岀来的低压大电流电流（0.69kV或0.27kV或0.315kV）偏高到国家电网系統的交流电压电流（10kV或35kV）以供并网应用，其电抗器基本上选取双裂变或双电机定子的油浸式电抗器，直流电旋钮选取油浸式旋钮。

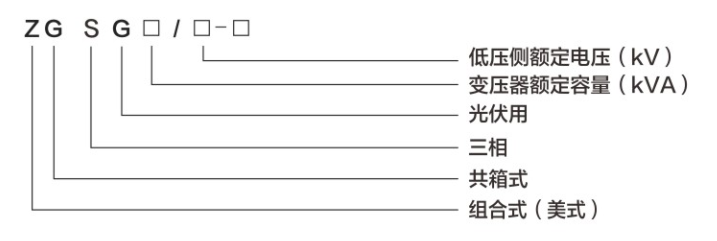

光伏用美式变电站产品型号说明

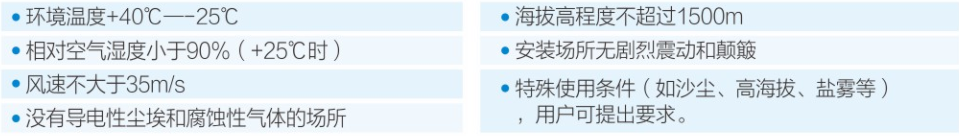

光伏用美式变电站产品使用环境
光伏用美式变电站产品特点
1、设计标准均符合GB/T10217-2013、GB/T6451的要求；
2、所有带电部位都在箱内，无裸露带电部分。全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全。由于高压侧的带电体全部被密封到油箱内，没有裸露到外部的带电体，因此安全性能可靠，能有效防止小动物的入侵；
3、美式变电站可接入环网供电系统中，与柜式环网箱或电缆分支箱组成环网供电系统，也可配制成终端型；
4、体积小、占地面积小。其散热方式为散热片，也可加装风机，其运行噪音小。在同一电压等级和容量的配电系统中，我公司的美变体积仅有欧变的三分之一；
5、结构紧凑、价格低廉。美变的成套设备全都被紧凑的放置到变压器的箱体内或箱体上，没有额外的辅助设备。高压侧采用插入式熔断器作为保护，方便检修、操作和维护。低压侧断路器均采用固定式安装，连接安全可靠，稳定性强；
6、油浸式变压器过载能力更强，局部放电量小、绝缘水平高、噪声小、产品使用寿命长；
7、美变内部设有控制（辅助）变压器室，可将逆变器出来的电压转换成市电（单相220V,三相380V）,以供辅助设备的供电和其他照明设备的使用,保证其箱式变电站的可靠运行；
8、低压侧采用光伏专用浪涌保护器，专门针对逆变器的谐波、过电压以及干扰等问题进行专业的保护；
9、美式箱变可根据用户需要配备智能综合测控装置（综保或继电保护），以便用户进行远程监控和操作。

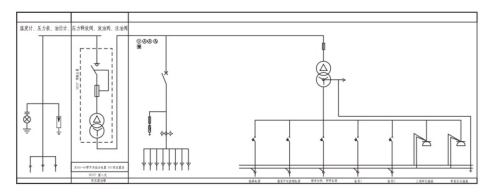

光伏用美式变电站产品典型一次系统方案

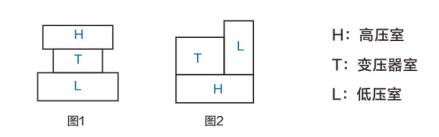

光伏用美式变电站产品外形布局
